1．活塞连杆及活塞环组的装配要求：

不同的苹果机型的活塞件件空间结构各不雷同，连杆大部分激光创口也分平口和斜激光创口2种。活塞件件环截面形态也各不雷同，但这三类安装和倒入人体时，有个个相互之间的統一想要，见图2-5-10和图2-5-11。

1、活赛杆天花板向前跑标示  2、连杆轴颈  3、自行车运转朝向  4、连杆体产品序号具体地点  5、地位唇及地位槽在某个侧  6、连杆  六角高强螺栓脱落时，此面被磨亮  7、连杆 六角高强螺栓不可以对换和代用  8、连杆盖产品序号具体地点与连杆体相同之处  9、自行车运转朝向  10、连杆轴颈  11、此两侧有“O”向 前标示  12、润滑油喷钩让位口应在喷 钩单侧  13、电磁室（对YC6L机不偏轴）对正喷油嘴    图A、图B是活赛杆在下死点时连杆轴颈的自行车运转朝向。注：1、对大部分手术激光切口为平口的连杆组装时不同向前走向后（YC4110机）2、对YC6112、YC4112机斜手术激光切口连杆组装支持于图B，任何支持于图AYC4110、YC4112、YC6105、YC6112、YC6113cpu类型支持       注：1、2、3为环的缩口地段上图2-5-11  活塞杆环缩口组装地段上图



 装连杆环时要分开 做查连杆环与缸套、连杆环槽互相相互配合腐蚀痕迹。其策略是用连杆环压入到缸套上止点时对立面的办公区域做做查，见图2-5-12。用塞尺做查其开口子腐蚀痕迹需要复合表2-5-5的要。连杆环与槽的互相相互配合腐蚀痕迹做查表见图2-5-13。环与槽各自 其精确测量值应复合表2-5-5的要。

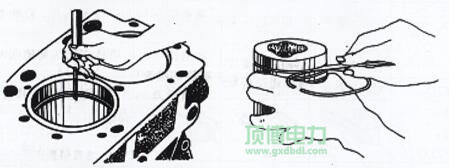

图2-5-12  柱塞环张口空闲时间的进行常规检查    图2-5-13  柱塞环支承空闲时间的进行常规检查

表2-5-5活塞环开口间隙及轴向间隙的规定值

cpu型号	首先道环载荷摩擦mm	2.道环载荷宽度mm	第二道环支承时候mm	活塞环环缩口摩擦mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面说话0.4~0.6二道张口0.35~0.35四道留孔0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一种缩口0.35~0.55二道张嘴0.5~0.7四道留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道封口0.30~0.45二道留孔0.60~0.85三条说话0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道开口子0.35~0.59二道收口0.60~0.8四道留口0.25~0.45

提示信息：各网络制式发动机活赛环缩口空闲时间程度有效抑制在2mm内。发动机活赛环心轴空闲时间有效抑制在  0.2mm之间为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如何标记图片不清，须按图2-5-4中的图A或图B进行安装，提高活塞件上的电磁感应室对正喷油嘴一人。(3) 按法律法规扭距（见表2-5-6）防松连杆螺钉后，运转曲轴追求轻松，保证质量连杆在连杆颈面有O.lmm上的支承窜动量，且拨动容易协调性。

▲柴油发动机电站机生产厂消息提醒用户的留意：在安装程序整个过程中，用专门的手段或彻底木板床托住连杆高比例，规避碰伤缸套或连杆颈。表2-5-6各形号连杆螺钉扭矩

手机型号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一是次	50~80	50~70	60~80		60~90	60~80
	第一次	100~130	100~120	110~130	100~120	120~150	110~140
	第3次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校零第一个缸气缸上止点刻度尺 把气缸件环转到上止点时，用磁吸千分表对应定期检查各缸气缸件环对缸体上单面的高过量， 其各参考值0.15～0.45 mm，各缸允差≤0.15mm。如果测定各值出入库较少，会 引响燃烧物室体积，也会从而造成气缸件环打项问题。系统提示：相对只需换一小部分连杆时，可通过表2-5-2追求作适当的标准配置。追求规模 头允差值越更加接近原连杆允差参考值好。
