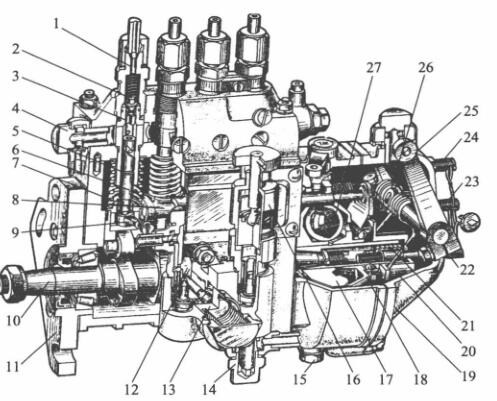

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

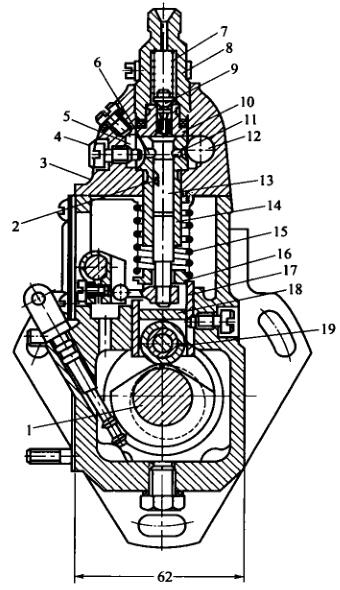

   I号喷油泵的分泵构造图

1-高压低压软管接线头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵弹黄; 8-油门螺杆;  9-调接臂; 10-凸轮机构轴; 11-紧固接盘; 12-输油管道管道泵偏心距轮; 13-输油管道管道泵; 15-放油螺塞; 16-手助力泵;  17-推动盘; 18-从动盘; 19-结构件; 20-滑套; 21-较准弹黄; 22-用油量整改螺母; 23-怠速限位开关器螺母; 24-绕城高速限位开关器螺母; 25-控速手柄; 26-控速弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总程的主要是功效与功能是 保障泵油逐渐逐渐时候的精确度性，关于多缸柴油发动机机来看，还得 保障各缸泵油时候的不符性。起 保障功能的步位是压轮下处到修改水泥垫块上平行面的高速H。当喷液压油泵气缸轴传动齿圈与曲轴传动齿圈相对而言的位置有一定时，H越大，液压泵封进油孔的时候早一些，泵油逐渐逐渐时候也早一些。反过来，H越小，泵油逐渐逐渐时候越延长。由此要通过设计的概念和耐压试验推算适合自己的压轮体业务高速H，以 保障泵油逐渐逐渐时候的精确度性。

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-定位系统螺母; 5-回油道; 6-回油孔; 7-很油阀压簧; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫板; 19-压轮

  相对 多缸机，各分泵的H值应之比。修改保护层垫板在喷汽油泵量产时均已调好，不宜随心所欲互相交换。保护层垫板是用耐用装修材料而成齐头并进行热进行处理以增进硬性，因而应用中很容易摩擦。如长日子应用后摩擦较多，可换面应用。

  喷油阀泵体分前后左右几部分，喷油阀上体使用在装液压泵泵偶件及有油阀偶件，阴道使用在装气缸轴、滑动体和输输输油管线管线阀等。泵体前侧中西部开了检视窗孔，便检杳和修正喷剩余油量。下端有检视发动机机油面的检视孔。喷油阀上体含有一条线油道，与各液压泵泵套筒外头的方形油槽相接。方形油槽则与液压泵泵套筒上的进、回油孔相接。由输输输油管线管线阀供来的底压油顺利能够进输输油管金属金属接头开始油道中。油道中的重油发动机阻力由装在回输输油管金属金属接头内的回油阀操纵，一的标准持续在5～10kPa使用范围内。汽压过低，在液压泵泵上行时，重油发动机不是十分迅速顺利能够进油孔开始液压泵泵上半部油腔。当剩余油量频繁而使汽压增高时，少量的重油发动机会顶开回油阀涌入重油发动机细滤器中。
